Стандартизация требований к правилам графического отображения объектов сетей газораспределения на схемах эксплуатационной документации

А. В. Бирюков, к.т.н.,
Н. А. Кострикина, А. М. Гамаюнов, к.т.н., В. Е. Станкина, АО «Гипрониигаз»

Согласно ГОСТ Р 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация» [1], эксплуатационная организация в процессе эксплуатации сетей газораспределения по результатам выполняемых работ должна составлять эксплуатационную документацию. Ряд эксплуатационных документов, такие как маршрутные карты или планшеты аварийно-диспетчерской службы (планшет АДС), представляют собой схемы с графическим отображением объектов сетей газораспределения. Планшет АДС — это карта местности с нанесенной на нее сетью газораспределения в масштабе не менее 1:500 (рис. 1), а маршрутная карта — схема части сети газораспределения, нанесенная на план населенного пункта или план местности, содержащая маршрут обхода трассы газопровода с указанием контролируемых объектов (рис. 2).

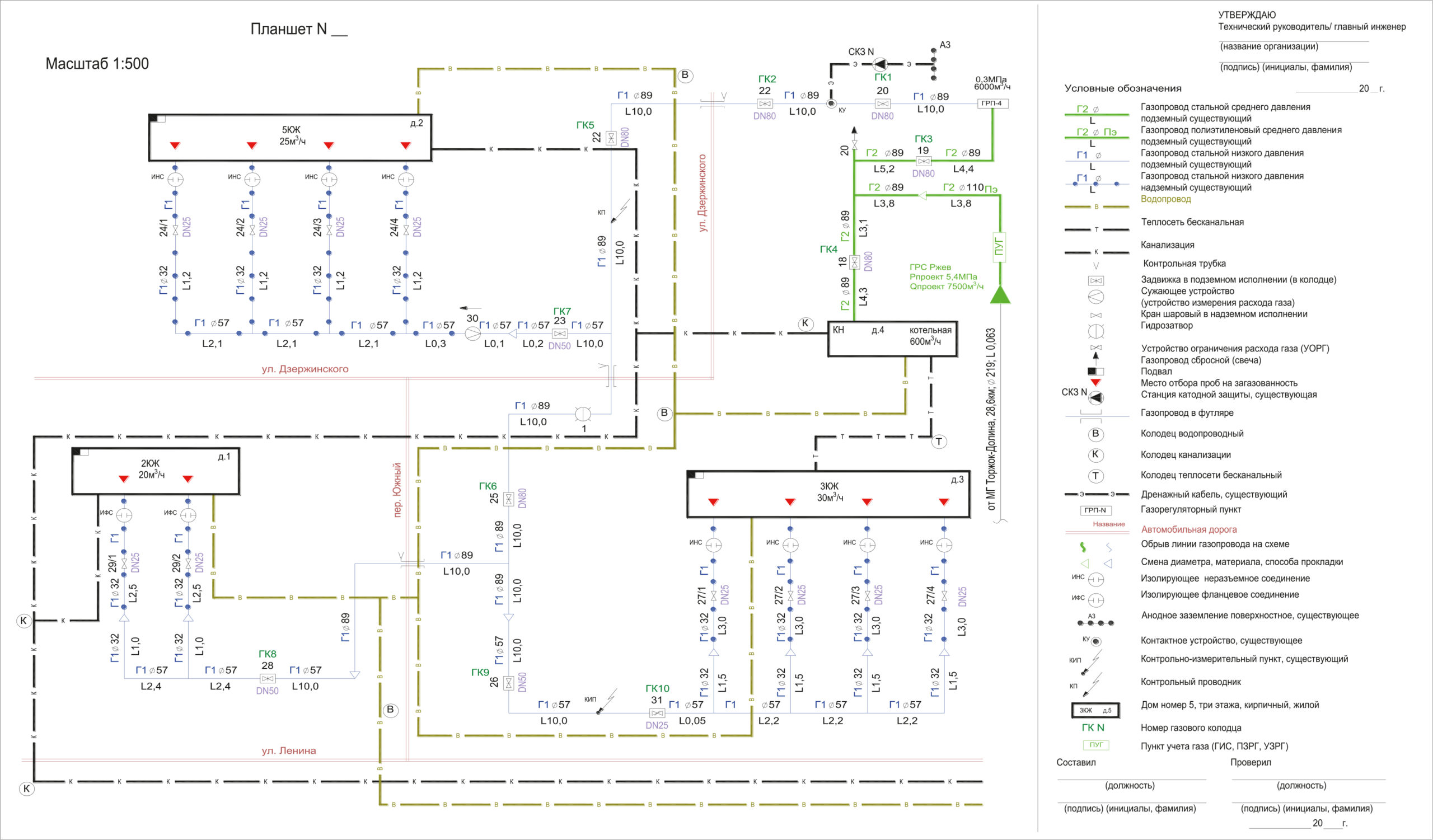

Рис. 1. Пример оформления планшета аварийно-диспетчерской службы

Рис. 2. Пример оформления планшета аварийно-диспетчерской службы

Для поддержания безопасности и качественной эксплуатации сетей газопотребления в эксплуатационную документацию периодически вносят изменения. По сравнению с бумажным вариантом документов, в электронную документацию информация может быть внесена более оперативно. Эксплуатационные организации все чаще применяют электронный вариант эксплуатационной документации.

В настоящее время на территории Российской Федерации отсутствует документ, устанавливающий требования к графическому отображению объектов сетей газораспределения в эксплуатационной документации, в том числе, в маршрутных картах и планшетах АДС в электронном виде. В различных организациях графические отображения объектов сети газораспределения могут иметь свои отличия, что нарушает один из основных принципов стандартизации — обеспечение комплексности и системности.

В сложившейся ситуации появилась потребность в разработке проекта национального стандарта, который установит требования к графическому отображению объектов сетей газораспределения в эксплуатационной документации, в том числе и в электронном виде.

В 2019 году сотрудники АО «Гипрониигаз» начали разработку проекта национального стандарта «Системы газораспределительные. Сети газораспределения. Общие требования к графическому отображению объектов сетей газораспределения». Цель выполнения работы — стандартизация требований к правилам графического отображения технологических объектов сетей газораспределения и смежных коммуникаций на технологических и других схемах сетей газораспределения, предназначенных для самостоятельного применения и для использования в составе информационных систем.

При разработке проекта национального стандарта в качестве объектов сетей газораспределения приняты наружные газопроводы и другие сооружения, а также технические и технологические устройства, предназначенные для транспортировки природного газа от источника газа до сети газопотребления.

Для выявления существующих правил в Российской Федерации и определения отсутствующих норм на начальном этапе работ проведен анализ следующих документов:

По итогам проведенного анализа установлено, что правила графического отображения объектов сетей газораспределения в наиболее полном объеме определены в СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.7-2013 [2]. Требования этого стандарта организации распространяются на схемы сетей газораспределения. Действие документа не распространяется на проектную и исполнительную документацию, планы территорий, схемы газификации. СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.7-2013 введен в действие с 1 ноября 2013 г. приказом ОАО «Газпром газораспределение» от 16 октября 2013 г. № 340 взамен СТО «Газпромрегионгаз» 1.2-2009 и действует в настоящее время.

Исходя из данных, полученных на начальном этапе разработки проекта национального стандарта, было решено установить в разрабатываемом документе требования относительно следующего:

— единообразие применения условных обозначений на технологических схемах сети газораспределения, маршрутных картах, планшетах АДС, технологических схемах оборудования пунктов редуцирования газа (ПРГ), технологических схемах пунктов учета газа (ПУГ), схемах расположения установок системы электрохимической защиты (ЭХЗ) и опорных точках измерения потенциалов;

— составление схем, а также требования к объектам, отображаемым на схемах;

— формат хранения схем в электронном виде;

— графическое оформление технологических схем сетей газораспределения, в том числе нанесение надписей и объектов, отображаемых на технологических схемах;

— составление планшетов АДС, в том числе требования к объектам и надписям, отображаемым на планшете АДС;

— составление маршрутных карт, требования к соблюдению основных пропорций при изображении объектов, а также к самим объектам и надписям, отображаемым на маршрутной карте;

— составление схем расположения установок системы ЭХЗ и опорных точек измерения потенциалов, требования к объектам и надписям, отображаемым на схемах расположения установок ЭХЗ, утверждение и хранение схем расположения установок системы ЭХЗ (рис. 3);

— составление технологических схем оборудования ПРГ и ПУГ, в том числе требования к объектам и надписям, отображаемым на технологических схемах оборудования ПРГ и ПУГ;

— оформление опознавательных знаков, устанавливаемых в соответствии с ГОСТ Р 55472-2019 [3];

— идентификация объектов газораспределительных систем;

— организация работ со схемами.

Рис. 3. Пример оформления схемы установок системы электрохимической защиты и опорных точек измерения потенциалов

Утверждение проекта национального стандарта «Системы газораспределительные. Сети газораспределения. Общие требования к графическому отображению объектов сетей газораспределения» позволит регламентировать и унифицировать графическую часть эксплуатационной документации, уменьшая затраты средств и времени на ее составление, при этом увеличивая уровень безопасности сетей газораспределения.

 Список литературы

  1. ГОСТ Р 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация».
  2. СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.7-2013 «Графическое отображение объектов сетей газораспределения и смежных коммуникаций».
  3. ГОСТ Р 55472-2019 «Системы газораспределительные. Сети газораспределения природного газа. Часть 0. Общие положения».
