Новейшее отечественное оборудование — залог качества и безопасности

Как мы все знаем, основная задача группы компаний «Газпром межрегионгаз» — это бесперебойная и безаварийная поставка природного газа потребителям, а также контроль его безопасного использования. Особенную роль в процессе газораспределения и газопотребления играет качество применяемого оборудования и технологий. В этой связи ООО «Газпром межрегионгаз» активно сотрудничает с Ассоциацией производителей газового оборудования (АПГО).

Учрежденная в 2007 году при поддержке крупнейших российских предприятий газовой отрасли: ОАО «Газпром газораспределение», ОАО «Гипрониигаз», ООО ЭПО «Сигнал» и ООО ПКФ «Экс-Форма», сегодня АПГО объединяет 46 компаний, которые в полной мере и с высоким качеством обеспечивают потребности отечественного рынка в продукции и услугах: от поставки пунктов редуцирования газа и полимерных труб, до проведения высокоточных лабораторных испытаний и разработки сложных систем телеметрии.

Все вместе участники Ассоциации консолидировано работают для эффективного и гармоничного развития сектора газораспределения и газопотребления, модернизации нормативно-технической и нормативно-правовой базы, противодействуют недобросовестной конкуренции со стороны производителей некачественной и контрафактной продукции.

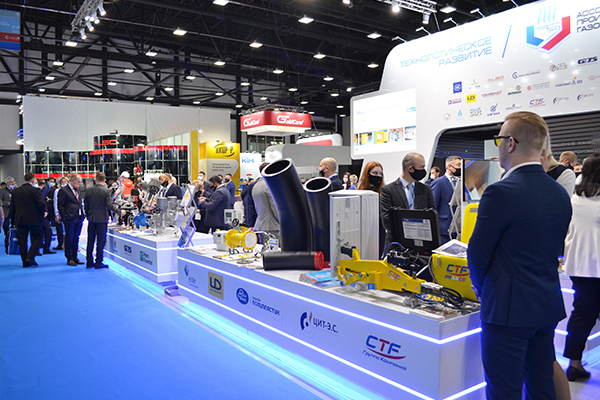

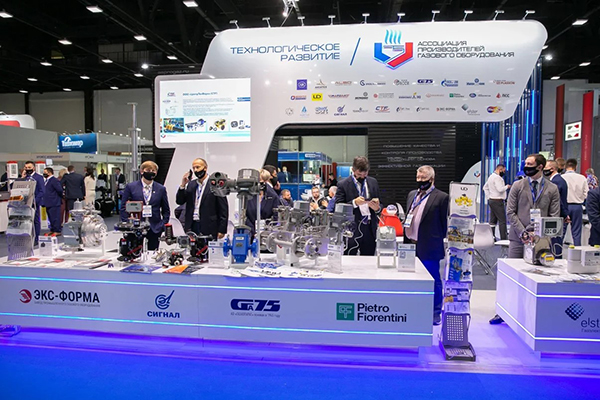

Масштабное участие Ассоциации производителей газового оборудования на Х Международном газовом форуме в Петербурге ярко свидетельствует о серьезной проделанной работе и больших планах организации. На выставке Рос-Газ-Экспо, проходившей в рамках Форума, на внушительном стенде три десятка компаний-членов АПГО представили свою новейшую продукцию. С ней внимательно ознакомился генеральный директор ООО «Газпром межрегионгаз» Сергей Густов во время своего прохода по стендам выставки в ходе первого дня Форума. Надо отметить, что экспозиция Ассоциации вызвала большой интерес как у высоких гостей Форума, так и у рядовых посетителей выставки. В частности, стенд посетил Председатель Совета директоров ПАО «Газпром» Виктор Зубков.

Был подписан ряд соглашений. АПГО и Центральный орган Системы (ЦОС) ГАЗСЕРТ заключили меморандум о сотрудничестве. Документ подписали председатель ЦОС ГАЗСЕРТ Вадим Харченко и директор Ассоциации Наталья Черничкина. Дорожная карта включает развития системы добровольной сертификации и наделения Ассоциации функциями ЦОСа по отдельным номенклатурным группам.

Также соглашение о сотрудничестве было подписано с компанией «Газпром межрегионгаз инжиниринг». Стратегическое партнерство организаций будет направлено на развитие технологического и кадрового потенциала отрасли посредством сотрудничества в образовательной, научно-исследовательской, консультационной, информационной и конгрессно-выставочной сферах деятельности. В частности, в рамках взаимодействия планируется развитие программ профессиональной подготовки и повышения квалификации на базе научно-образовательного центра (НОЦ) «Газпром межрегионгаз инжиниринг» с вовлечением в образовательный процесс ведущих специалистов предприятий-членов Ассоциации.

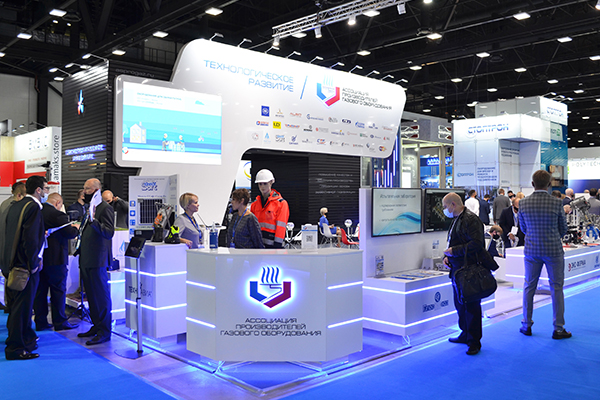

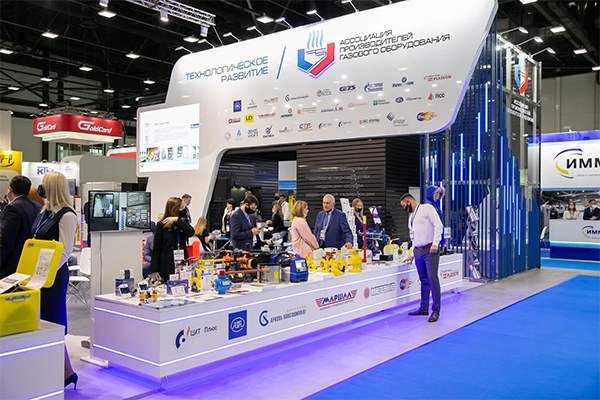

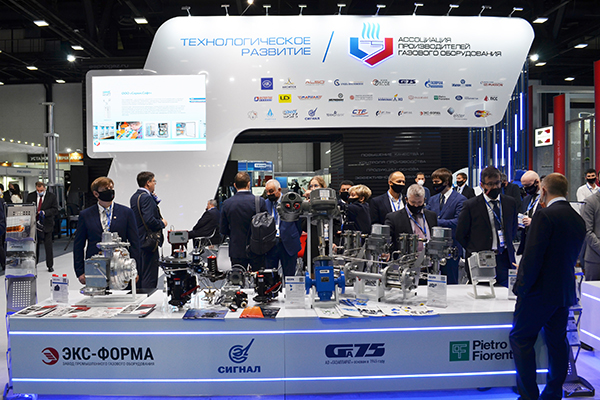

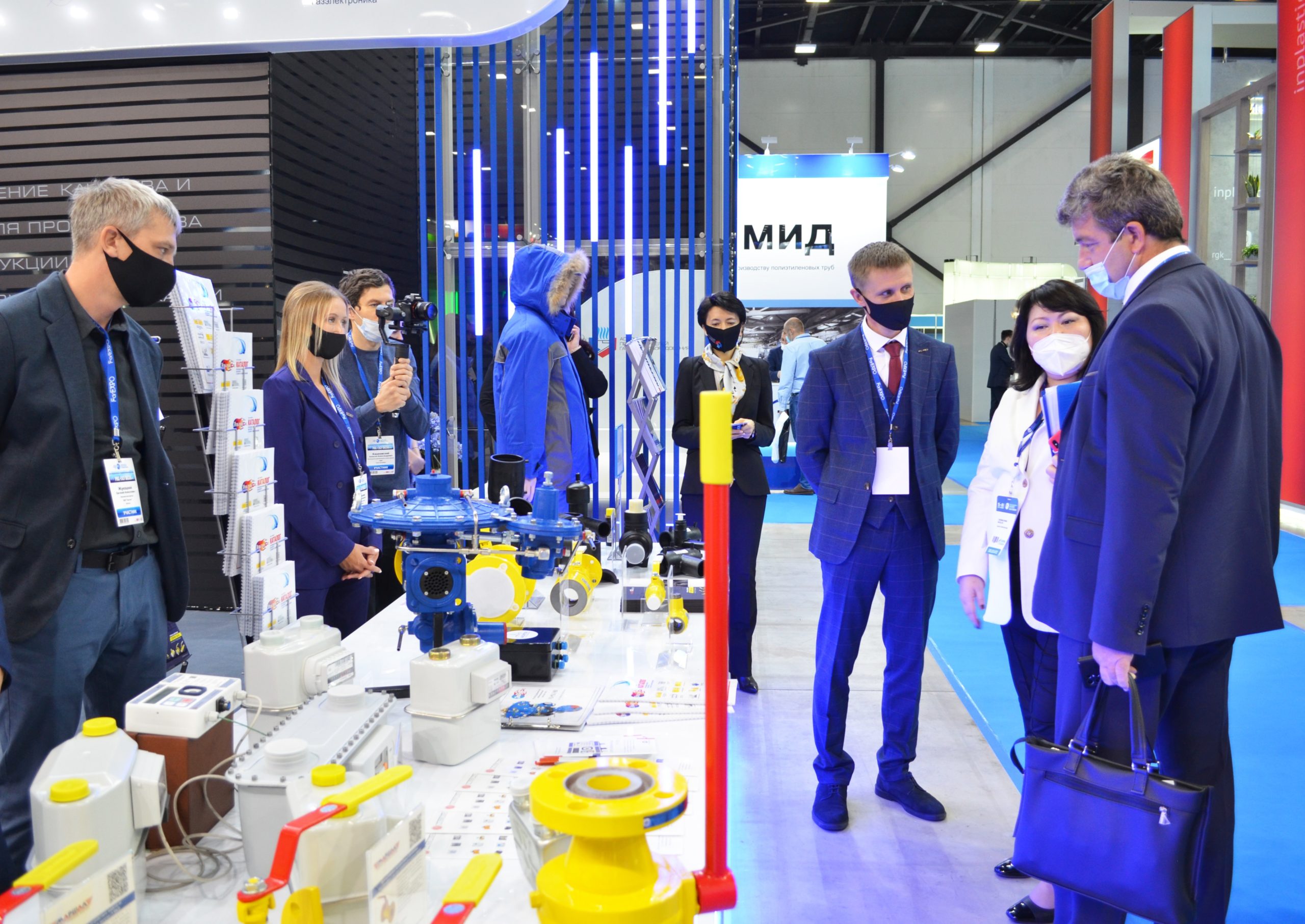

Предлагаем вашему вниманию краткий обзор современного отечественного газового оборудования и технологий, которые были представлены на стенде АПГО.

Научно-инжиниринговая компания «АССИ» (НИК «АССИ»), поддерживая утвержденную программу импортозамещения, ведет свою проектную разработку и производство оборудования по врезке и перекрытию газопроводов, находящихся под давлением с диаметрами условного прохода от 50 до 500 мм.

На выставке была представлена новая линейка оборудования БР6.0-Ду500, позволяющая выполнять работы на газопроводах с рабочим давлением до 6,0 МПа. В БР6.0-Ду500 внедрена система «блок-реверс», исключающая влияния оператора на позиционирование герметизирующего элемента в газопроводе и предотвращающая осевое перемещение блокирующего устройства. Данное оборудование гарантирует герметичность перекрытия класса «А» и не имеет аналогов в Российской Федерации.

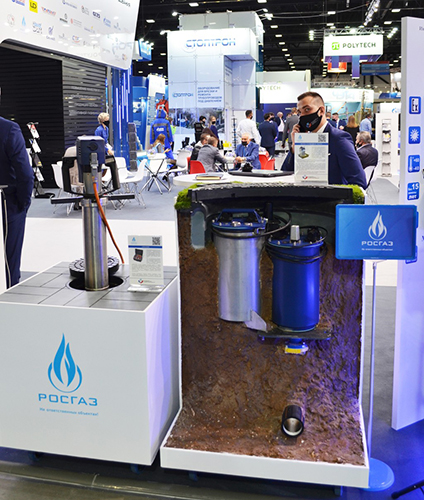

Группа компаний РОСГАЗ производит автономные системы дистанционного управления запорной арматурой «МЕДУЗА». Помимо стационарной системы дистанционного управления запорной арматурой компания РОСГАЗ предлагает газоснабжающим организациям переносную систему АРМАСКОП, позволяющую осуществлять диагностирование состояния запорной арматуры, а также ее восстановление, продлевая срок службы крановых узлов. При этом вся информация о проводимых службой эксплуатации регламентных работах по обслуживанию арматуры автоматически выгружается в ГИС систему.

«ЗНГА Анодъ» представил новые разработки ЭХЗ, направленные на повышение эффективности и снижении энергозатрат. Станция катодной защиты в пластиковой стойке КИП.ПСС.ИПКЗ оснащена солнечными панелями, для бесперебойной передачи информации, например, при отсутствии электропитания. СКЗ поддерживают режимы работы в соответствии с регламентами и стандартами Газпром газораспределение и сертифицированы в Системе Газсерт. Завод также разработал программные продукты: «СИСТЕМА-ТЕЛЕМЕХАНИКИ-ЭХЗ» и «ПСС-ЭХЗ-Аналитик», которые позволяют точнее проводить анализ ЭХЗ.

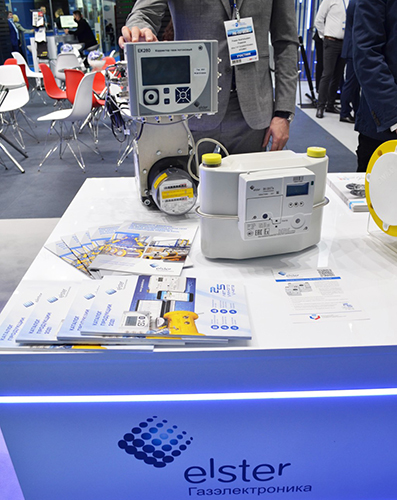

Компания «Эльстер Газэлектроника» представила на стенде диафрагменный счетчик газа ВК Themis, с электронным индексом, температурной компенсацией, встроенным GPRS/NB-IoT модемом, оптическим интерфейсом и запорным клапаном.

Также внимания заслуживает измерительный комплекс СГ-ЭК с корректором ЕК280, воплотивший в себе нескольких измерительных, контрольных и коммуникационных функций.

Более 25 лет компания МЕТЭКО занимается производством и поставками газоизмерительного оборудования на рынок РФ. В стадии опытного производства находится инновационный, не имеющий аналогов электронный корректор ТК110, который измеряет не только температуру, но и атмосферное давление газа. Это позволяет обеспечить более высокую точность расчетов между поставщиком и потребителем. Цена ТК110 существенно ниже, чем у аналогов.

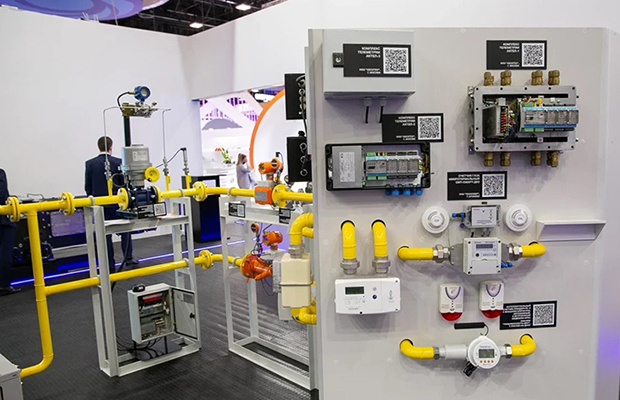

Программное обеспечение диспетчеризации и контроля процессов газоснабжения «Смарт.Газ» разработки компании «Акситех», объединяет все технологические процессы, от подачи газа потребителям до обслуживания газового и телеметрического оборудования, в едином информационном поле. Встроенная математическая обработка параметров газоснабжения позволяет с высокой точностью прогнозировать потребление в зависимости от сезона, времени суток и т.п., а также выявлять неисправное оборудование и несанкционированный отбор газа в автоматическом режиме.

Автономная система контроля загазованности переходов «АСКЗП-АКТЕЛ» газопроводов через естественные и искусственные препятствия позволяет оперативно информировать персонал о состоянии переходов за счет постоянного измерения концентрации газа в межтрубном пространстве, тем самым минимизируя возможность аварий и их последствий.

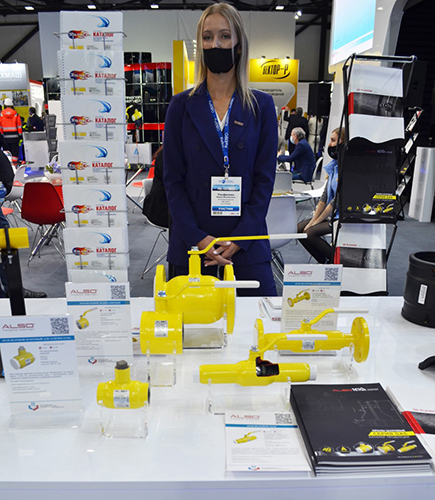

Завод «АЛСО» производит стальные цельносварные шаровые краны DN10-600, PN 16-40. Объем производства — 500 000 шт. в год. На стенде были представлены: кран с телескопиическим штоком, который позволяет установить необходимую высоту штока при рассогласовании фактической и проектной глубины прокладки трубопровода; новый кран с межфланцевым типом присоединения, главная особенность которого — компактные размеры, позволяющие монтировать кран в ограниченных пространствах; полнопроходной кран в строительную длину задвижки, созданный для замены стальных и чугунных задвижек на шаровые краны без проведения работ по изменению трубопровода; а также муфтовый шаровой кран для замены натяжных 11ч3бк., который позволяет без лишних затрат заменить натяжные чугунные краны на более долговечные шаровые без переоснащения специалистов новыми ключами.

Предприятие «ЦентрТехФорм» представило электрогидравлическую установку «Крокопласт» предназначенную для выпрямления полимерных труб диаметрами от 63 до 110 мм. В гидравлической станции электрический насос создает высокое давление масла, подаваемое по шлангам на раму, где гидравлическая энергия преобразуется в механическую и приводит в движение прижимной ролик.

Оборудование используется для выпрямления первого витка труб, хранящихся в бухтах или на барабане, при размотке и для обеспечения соосности двух концов соединяемых труб при сварке деталями с закладными нагревателями, при размотке труб на сложных участках. Также можно выпрямлять и сгибать трубы, обеспечивая легкую и быструю размотку при преодолении препятствий. Установка может комплектоваться стальными роликами и хомутами диаметрами от 63 до 110 мм.

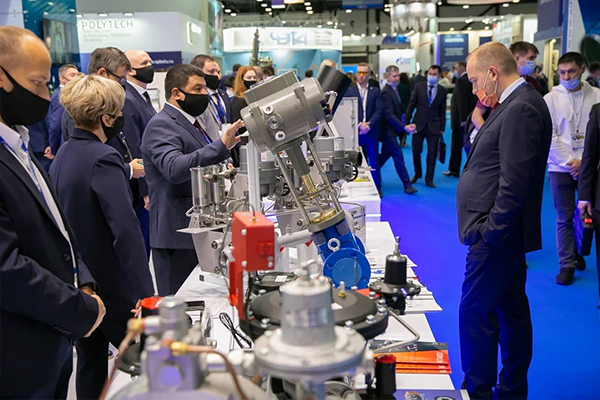

 «Газаппарат» — старейшее предприятие России по производству газового оборудования, основанное в 1945 г. Завод сделал ставку на разработку и серийное производство регуляторов давления газа осевого типа РГП и РГО, регуляторов с дистанционным управлением РГП-ДУ. АО «Газаппарат» не оставляет без внимания разработку регуляторов давления природного газа с мембранным исполнительным механизмом для работы с входным давлением до 1,6 МПа. В последнее время ассортимент выпускаемой продукции был расширен регуляторами типа РД-16 и РДП. Рассказывает генеральный директор АО «Газаппарат» Олег Шаров.

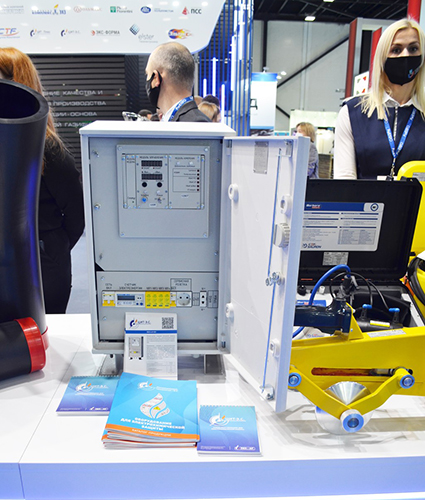

Компания «ЦИТ-Э.С.» представила малогабаритную инверторную станцию катодной защиты ПКЗ-АР-М в композитном корпусе. Применение станции в неметаллическом корпусе снижает эксплуатационные расходы. Компактные размеры позволят разместить ее в ограниченном пространстве, на стенах строений, столбах либо стойках КИП. Комплекты креплений для данных условий предоставляет завод-изготовитель. При этом ПКЗ-АР-М является полноценной СКЗ с встроенными средствами телемеханики, узлами грозозащиты во входных и выходных цепях и унифицирована с другими станциями ПКЗ-АР.

Станция может оснащаться дистанционным электродом сравнения — ЭС с беспроводным каналом передачи данных или с передачей данных по силовому кабелю. При этом будет реализован полноценный автоматический режим стабилизации защитного потенциала — передача данных ведется в реальном времени.

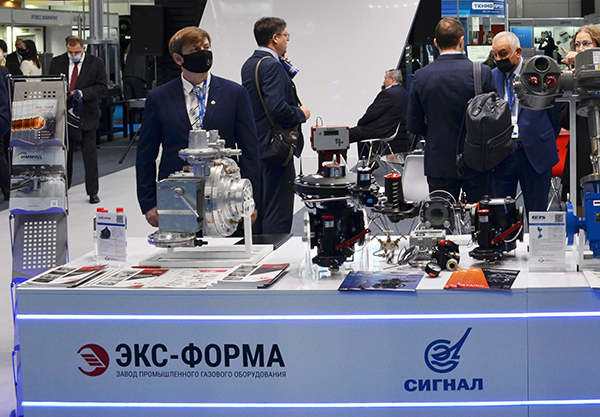

ПКФ «Экс-Форма» участвовала на стенде с новинкой — регулятором давления газа РДП-50К. Прибор имеет ряд неоспоримых преимуществ:

В настоящее время прибор проходит заводские испытания. В 2022 году планируется сертификация данного изделия в системе СДС Газсерт и начало его серийного выпуска.

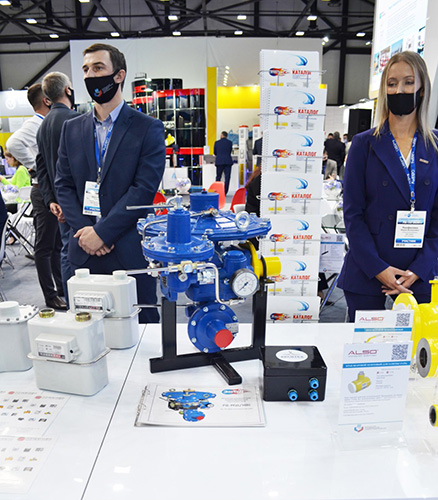

Завод Эльтон представил регулятор давления газа собственной разработки марки РД-М50/25 (30), (35), (40) -Н (-В) пилотного типа действия. РД-М50 — комбинированный регулятор. В едином корпусе размещены РЭл (регулирующий элемент) и ОК (отсечной клапан). Регуляторы РД-М50 оснащаются основным клапаном поршневого типа с разгрузкой от влияния изменений входного давления. Это позволяет обеспечить устойчивость работы при любых значениях входного давления из диапазона возможных и исключает разрывы материалов при применении узлов разгрузки мембранного или сильфонного типа. Мембраны подвижных систем изготовлены из мембранного полотна, шток основного клапана и сами клапаны из нержавеющей стали. Это обеспечивает большую надежность конструкции и безопасность эксплуатации регулятора РД-М50.

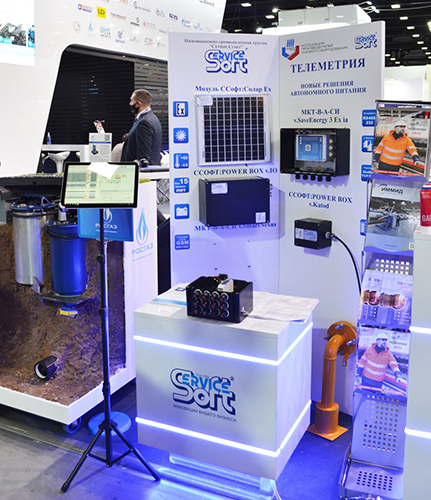

Комплексы телеметрии «ССофт:Сигнал» производства компании «Сервис Софт» для объектов газораспределения с автономным питанием «ССОФТ:POWER BOX» обеспечивают стабильную работу АСУ ТП и передачу данных на диспетчерский пункт. Несмотря на автономность, контроль состояния объектов происходит в режиме реального времени благодаря двум представленным инновационным решениям в системе питания.

Необслуживаемый отсек питания «ССОФТ:POWER BOX» и Солнечный модуль «ССофт:Солар Ex» используются для зарядки накопителя энергии отсека в течение светового дня. Независимо от времени суток телеметрия осуществляет трансляцию технологической информации в режиме on-line. Применяемый отсек «ССОФТ:POWER BOX» выполнен в виде монолитного элемента с технологией EDLC, имеет высокую мощность и энергоемкость.

 «Торговый Дом АДЛ», компания с 25-летним опытом успешного производства инженерного оборудования, по праву гордится своими шаровыми кранами «Бивал». Краны «Бивал» полностью соответствуют классу герметичности «А» на газопроводах. Отличительной особенностью шарового крана «Бивал» для подземной установки является расположение штока ограничения хода в нижней точке. Это решение позволяет скорректировать орган управления на «реальные» точки открытия и закрытия арматуры, предотвращая вероятность скручивания штока, что актуально на удлинении более 1000 мм.

В основе, не требующей технического обслуживания неразъемной конструкции изолирующей вставки, запатентованной АДЛ, лежит сферическое соединение патрубков, обеспечивающее долговременную герметичность стыка. Узел сопряжения патрубков с диэлектрической прокладкой дает возможность компенсировать небольшие осевые сдвиги. Вставки АДЛ за последние несколько лет доказали свою эффективность в сравнении с традиционными решениями.

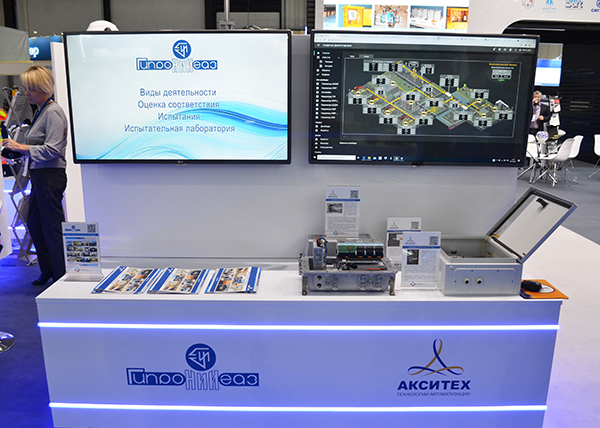

«Гипрониигаз» — уважаемая многопрофильная компания с диверсифицированными направлениями деятельности в области газораспределения. Сегодня одним из основных направлений являются ИСПЫТАНИЯ. Опыт АО «Гипрониигаз» в сфере испытаний продукции, материалов и технологий для сетей газораспределения и газопотребления составляет более 40 лет.

Через испытательные лаборатории проходит свыше 20 видов продукции, охватывающей технологию распределения газа и защиту от коррозии газопроводов. Продукция проходит испытания в целях подтверждения соответствия требованиям национальных стандартов и стандартов организации АО «Газпром газораспределение». Перечень проводимых испытаний весьма значителен, от приемо-сдаточных, квалификационных, периодических, типовых, исследовательских испытаний до основных сертификационных, натурных и эксплуатационных.

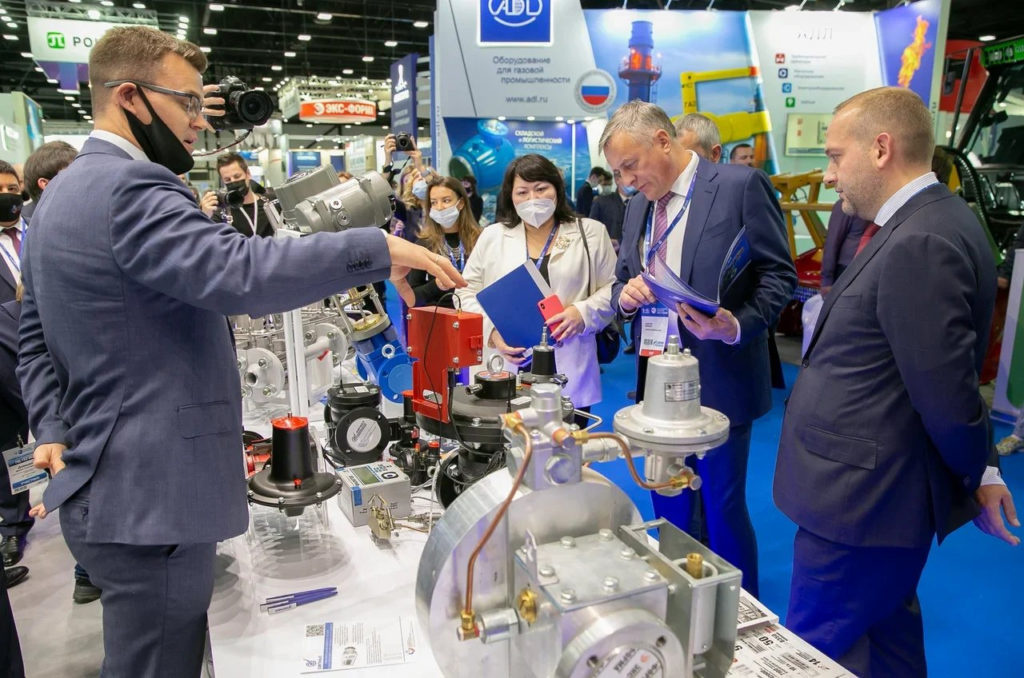

ЭПО «Сигнал» традиционно был представлен двумя направлениями: регуляторы давления газа и счетчики газа. Линейка регуляторов давления газа Venio (Venio-A, Venio-C.R5, Клапан VENIO-G) давно зарекомендовала себя на рынке с самой лучшей стороны.

Бытовые счетчики газа СГБЭТ «Сигма» наружного размещения соответствует новым требованиям региональных газовых служб. Осуществляют коррекцию по температуре, давлению и коэффициенту сжимаемости газа. Имеют энергонезависимые архивы данных. Адаптированы к встраиванию в системы телеметрии. Имеют расширенный рабочий температурный диапазон и высокий ресурс эксплуатации.

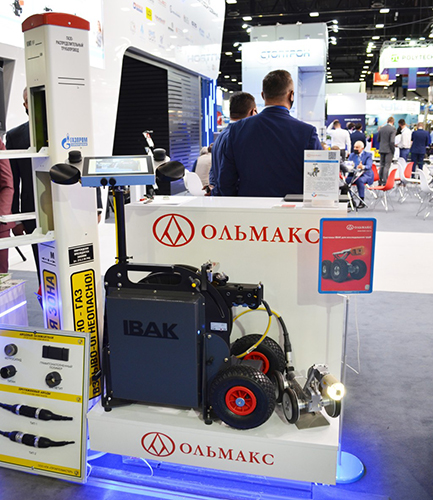

Группа компаний ОЛЬМАКС представила оборудование, предназначенное для поиска повреждений в трубах и колодцах, обнаружения незаконных врезок и других задач, связанных с обследованием трубопроводов. Роботизированная телеинспекционная система IBAK имеет следующие параметры:

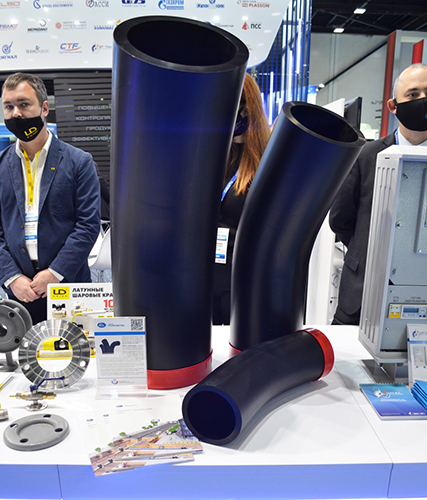

Группа ПОЛИПЛАСТИК является единственным в России производителем цельнотянутых (гнутых) отводов. Отводы производятся в соответствии с актуальными нормативными документами РФ, а также соответствуют европейскими стандартами EN 1555 и EN 12201.

При применении гнутых отводов улучшаются гидравлические характеристики сети: уменьшается коэффициент гидравлического сопротивления (отсутствие сварных швов и материал обуславливают минимальный коэффициент трения), уменьшается коэффициент местных сопротивлений (при плавном повороте трубы коэффициент значительно меньше, чем при резком). Увеличивается надежность изделия в целом, так ка конструкция изготовлена из единого монолитного материала. При этом гнутые отводы могут быть изготовлены из того же материала из которого изготавливается труба, а именно из ПЭ 100, ПЭ 100RC, и соответствовать конструкции аналогичных труб.

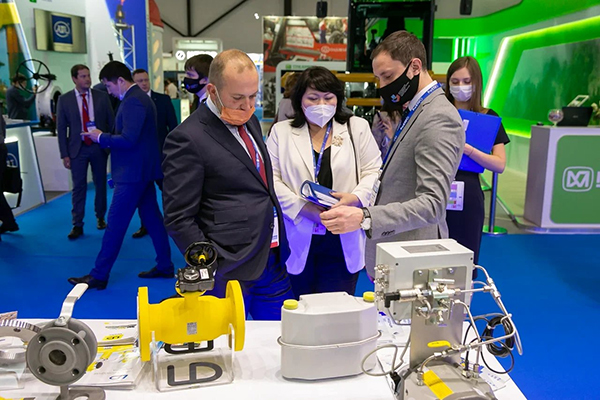

На сегодняшний день, «Челябинскспецгражданстрой» (LD) — крупнейший производитель трубопроводной арматуры для общепромышленных инженерных сетей в России и странах ЕАЭС (по единицам выпускаемой продукции за год). В номенклатуре производимого оборудования для природного газа: стальные краны до Ду 1000, латунные краны до Ду 50, оцинкованные межфланцевые краны СТРИЖ до Ду 150, фланцы и детали трубопроводов.

В 2020 году, в период пандемии, для объектов здравоохранения, были разработаны латунные краны для подключения ИВЛ, рабочая среда — кислород.

Гидравлический привод ГПГТ производства «ИнтерТех Инвест» предназначен для открытия/закрытия запорной арматуры DN50-1200. Применяется в надземном и подземном исполнении (IP68) на тепловых и газовых сетях. Управляется непосредственно на объекте переносной гидравлической станцией через БРС на корпусе привода. Привод ГПГТ в подземном исполнении размещается в технологическом колодце. В том числе возможно размещение под дорогой и организация вынесенного управления, например, на тротуаре или за ограждением. В этом случае управление запорной арматурой осуществляется с панели управления, размещенной подземно в кессоне управления. В любом исполнении гидравлический привод ГПГТ оснащен ручным дублером.

Редакция будет следить за успехами Ассоциации производителей газового оборудования и плодами сотрудничества АПГО и «Газпром Межрегионгаз».
