Мониторинг наружных газопроводов

В. А. Вершилович, начальник отдела ПБ, ОТ и Э ПАО «Газпром газораспределение Нижний Новгород»

Термин «мониторинг» применительно к газораспределительным сетям был введен сначала СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.3-2011 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация», а затем ГОСТ Р 54983-2012 с таким же названием.

Мониторинг наружных газопроводов необходим для определения параметров, состояния и условий их функционирования и для сравнения полученных данных с требованиями нормативно-технической, конструкторской и проектной документации. Фактически это процесс наблюдения за сетями и систематического сбора информации, необходимой для принятия обоснованных решений. Текущий и капитальный ремонт выполняют по результатам мониторинга и технического обслуживания.

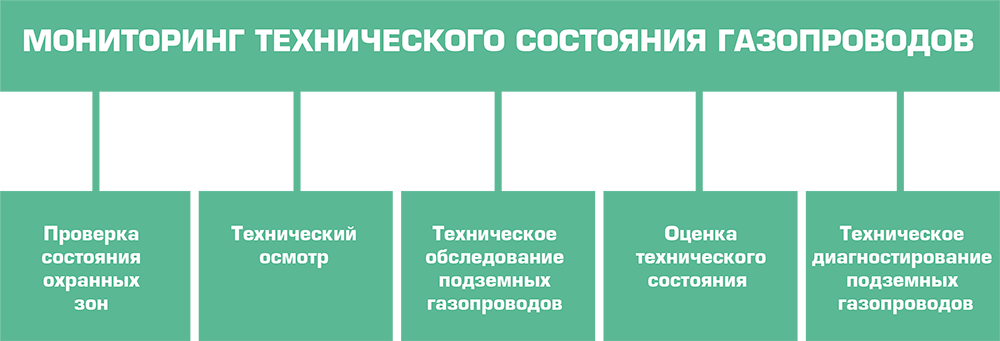

Рис. 1. Мониторинг технического состояния газопроводов

Мониторинг включает в себя (рис. 1):

Проверка состояния охранных зон и технический осмотр газопроводов ранее представляли собой одну работу, называлась она «обход». В СТО ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ 2.3-2011 их разделили. Проверка — просто визуальный осмотр земельных участков, входящих в охранную зону газопровода. Осмотр включает более сложные действия, в том числе, поиск наличия утечек приборным методом. Вместе они служат постоянным источником информации о состоянии газопровода. Кроме того, в процессе выполняется очистка коверов и крышек газовых колодцев от загрязнений, снега, обновление опознавательных знаков.

Мониторинг производится по графикам с учетом периодичности работ, установленной в ГРО и утвержденной техническим руководителем. Сроки выполнения работ определены ГОСТ Р 54983, кроме проверки охранных зон, когда периодичность устанавливает ГРО самостоятельно. Графики формируются исходя из установленной в организации периодичности работ.

Для служб, эксплуатирующих наружные газопроводы, сложной задачей оказывается составление графиков осмотра технического состояния газопроводов. При обследовании и оценке проблем не возникает: сроки установлены в отношении отдельного газопровода, и работа выполняется применительно к газопроводу. При проверке охранных зон периодичность устанавливается для маршрута. А вот для осмотра периодичность установлена применительно к газопроводу, в то время как график составляется для маршрута, который может включать до нескольких десятков разных газопроводов. По этой причине и возникают вопросы при формировании графиков осмотра газопроводов.

Проверка состояния охранных зон

 Основное назначение проверки — выявление нарушений условий безопасной эксплуатации газопроводов. Серьезную проблему для ГРО представляют механические повреждения подземных газопроводов сторонними организациями при земляных и строительных работах. В одном ряду с ними стоят нарушения Правил охраны газораспределительных сетей, прежде всего несанкционированное строительство, склады и свалки в охранных зонах, их перегораживание.

При проверке также контролируется соблюдение нормативных расстояний от подземных газопроводов до фундаментов строящихся зданий, сооружений, хозяйственных построек, которые составляют: для низкого давления 2 м, среднего — 4 м, высокого 2 категории — 7 м, высокого 1 категории — 10 м. Газопровод может пострадать от талых или дождевых вод. Возможны просадки, обрушения и эрозии грунта на трассе газопровода. Ну и, конечно, при проверке по внешним признакам выявляются утечки газа.

Периодичность проверки устанавливает эксплуатационная организация самостоятельно, но не реже сроков проведения технического осмотра.

При определении сроков проверки основными критериями служат:

Плотность застройки характеризует интенсивность использования территории. Чем больше строений расположено в пределах поселения или отдельного микрорайона, тем больше инженерных сооружений имеется на этой территории. В городах, в кварталах плотной застройки крайне важно взаимодействие с организациями, обслуживающими подземные инженерные коммуникации. Раскопки для строительства, реконструкции, ремонта водопровода, канализации, теплотрассы, электрокабелей и кабелей связи требуют постоянного внимания со стороны газораспределительных организаций. Особенно важен контроль в теплое время года, когда производится основная масса работ.

Исходя из плотности застройки устанавливается разная периодичность проверки состояния охранных зон газопроводов (табл. 1). Поскольку газопроводы одного маршрута в большинстве случаев расположены в одинаковых условиях: или на незастроенной территории, или на территории малоэтажной застройки, или в городах и поселках, сроки устанавливают для всего маршрута.

Таблица 1

Характеристика расположения газопровода

Сроки проверки охранных зон газопроводов

На незастроенной территории и вне поселений

1 раз в 3 мес.

Подземные газопроводы на территории малоэтажной застройки

1 раз в 2 мес.

Подземные газопроводы в городах и поселках городского типа

2 раза в мес.

В большинстве случаев сотрудникам ГРО удается своевременно выявить и остановить работы в охранной зоне газопровода. Иногда строительство продолжается, несмотря на выдаваемые акты на приостановление работ. Необходимо принимать меры на ранних этапах, когда затраты заказчиков минимальны. Затягивание приводит к длительным тяжбам, в которых не всегда суд встает на сторону газораспределительной организации.

При наличии определенных условий, которые влияют на безопасность газопровода, проверку в охранных зонах проводят чаще.

Ежедневно проводят проверку:

Осмотр технического состояния

 При осмотре подземных газопроводов, кроме выявления утечек газа, выполняют:

При техническом осмотре надземных газопроводов выявляют утечки газа, а также осуществляют:

Сроки технического осмотра устанавливают ГРО самостоятельно с учетом требований стандарта. Согласно ГОСТ Р 54983-2012 периодичность работ для основных типов газопроводов должна быть не реже указанных в табл. 2.

Таблица 2

Газопроводы

На застроенной территории поселений

На незастроенной территории и вне поселений

низкого давления

среднего и высокого давления

Стальные подземные со сроком службы свыше 15 лет

1 раз в 2 месяца

1 раз в месяц

1 раз в 6 месяцев

Надземные со сроком службы свыше 15 лет

1 раз в 6 месяцев

1 раз в год

Полиэтиленовые со сроком службы свыше 15 лет

1 раз в 6 месяцев

1 раз в год

Для стальных подземных газопроводов со сроком службы менее 15 лет периодичность — не реже 1 раза в 6 месяцев, для полиэтиленовых — не реже 1 раза в год. Для надземных газопроводов со сроком службы до 15 лет периодичность осмотра ГОСТ Р 54983-2012 не определена.

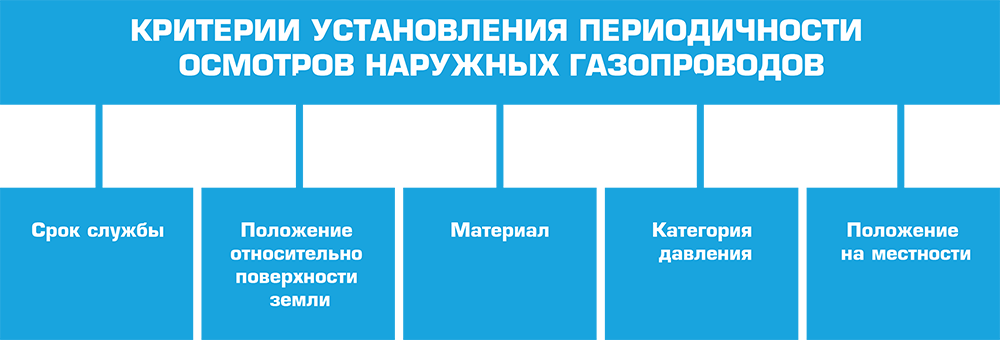

Рис. 2. Определение периодичности осмотров газопроводов

Периодичность осмотров наружных газопроводов устанавливается на основании следующих критериев (рис. 2):

В отношении ряда газопроводов периодичность осмотра определяется с учетом их особого технического состояния, в частности: недостаточная обеспеченность электрохимической защитой; наличие анодных и знакопеременных зон, не устраненных дефектов изоляции; выявление необходимости капитального ремонта или реконструкции. В этих случаях сроки устанавливаются для отдельного газопровода, а частота осмотров значительно возрастает. Например, газопроводы низкого давления на территории поселений, подлежащие реконструкции и капитальному ремонту, проходят с осмотром 1 раз в неделю, а стальные подземные при наличии анодных и знакопеременных зон — ежедневно.

В остальных случаях графики составляют для целого маршрута, который редко состоит из одного газопровода. Часто в маршрут входят десятки газопроводов, как подземных, так и надземных, как стальных, так и полиэтиленовых. В состав одного газопровода зачастую входят и подземные и надземные участки.

По сроку службы газопроводы, входящие в один маршрут, также различаются. Обычно при газификации территорий строится межпоселковый газопровод к поселению, высокого или среднего давления, монтируется пункт редуцирования газа. Если маршрут состоит только из этого газопровода, то все необходимые для определения периодичности осмотра данные известны: срок службы, положение относительно поверхности земли, материал, давление. Исходя из этих данных составляется график выполнения работ.

А вот газификация поселений обычно идет постепенно. От пункта редуцирования газа строят распределительный газопровод и газопроводы-вводы к потребителям. После пуска газа идет дальнейшее развитие сети, в распределительный газопровод врезаются другие ПРГ, вводы к коммунально-бытовым и промышленным потребителям. Эти процессы могут идти десятилетиями. По этим причинам в состав одного маршрута входят самые разные газопроводы: надземные и подземные, стальные и полиэтиленовые, со сроком службы до 15 лет и свыше 15 лет.

Обычно при формировании маршрута в его состав стараются включать газопроводы одной категории давления. Этот фактор — основной, он определяет периодичность осмотра. Остальные признаки, влияющие на определение периодичности, берут в зависимости от протяженности отдельных видов газопровода. Например, если по поселению идет подземный полиэтиленовый газопровод, от которого отходят стальные цокольные вводы к жилым домам, то периодичность осмотра всего маршрута будет как для полиэтиленового газопровода, с учетом давления газа и срока службы.

Еще один аспект, который необходимо учитывать при составлении графиков осмотра, — изменение периодичности работ с течением времени. Время летит быстро. Кажется, совсем недавно газопроводу было 12 лет, и вот он уже старше 15 лет. Если таких газопроводов много — необходимо пересматривать периодичность осмотра для всего маршрута. Ранее действовали нормативные требования к срокам обхода, установленные ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления». В них не было такого критерия определения периодичности работ, как срок службы газопровода. В настоящее время он есть, и его надо учитывать.

Осмотр и проверка охранных зон — это регламентные работы, объем и сроки которых устанавливаются независимо от технического состояния газопровода. Грамотное определение периодичности мониторинга позволяет осуществлять работы с оптимальными трудозатратами, при этом обеспечивая безаварийное функционирование газораспределительных сетей.
